晶圓芯片外觀自動檢測AOI

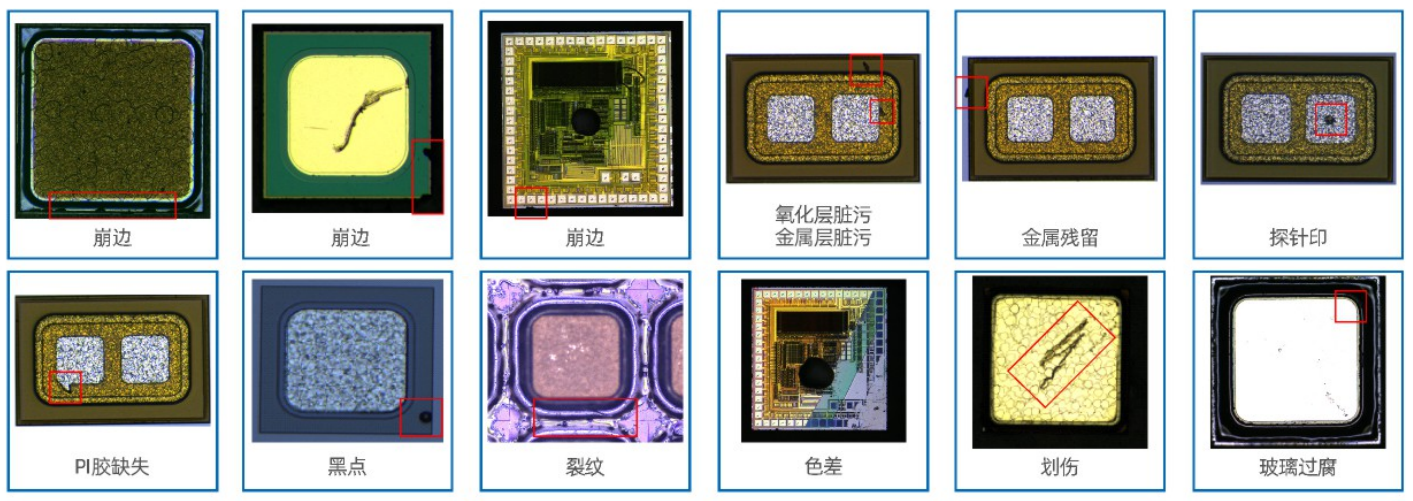

彤光晶圓芯片外觀AOI設備利用CCD成像技術，采集芯片正反面圖像，再利用彤光WFVS軟件系統并集成AI智能學習模塊對相機采集到的圖像進行分析，模擬人眼的視覺特性，自動多方位檢測芯片上的缺陷。
晶圓芯片外觀AOI設備應用范圍廣，成功應用于tvs，晶閘管，miniLED芯片，microLED芯片，IGBT芯片，整流二極管等外觀缺陷檢測。
業務聯系：劉生15007696589
電 話：0769-22010186
郵 箱：sales@tongontech.cn
網 址：http://zfbhbtx.cn
地 址：廣東省東莞市東城街道立新軍民路5號1-2棟

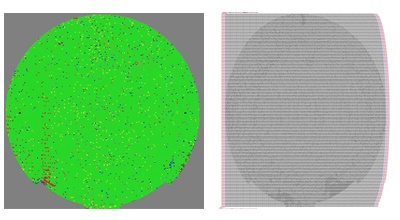

 | 說明: 1、AOI根據芯片的檢測結果自動生成MAP如圖 2、MAP讀取格式為wafermap，生成的MAP格式，包含有圖片，txt和xml 3、不同NG類別可輸出不同bin的要求 （map圖片顏色區別)，同時可輸出檢驗清單，包含不良分bin統計的數量 4、還可以根據客戶的MAP格式要求修訂MAP的內容 |
